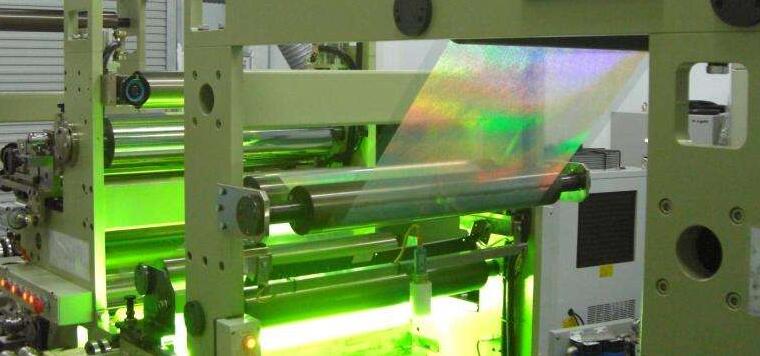

UV上光工艺流程：UV固化

UV上光油是透明体，UV光较易穿透表层达到底层，因此UV固化灯的功率密度不宜过高，一般UV灯功率密度控制在80-120W/cm即可。功率密度高则灯管温度高，使印品变形。纸张表面涂上的UV光油吸收UV光的同时吸收UV灯管的热量，使纸张一个面受UV油浸润并温度升高，导致纸张弯曲或卷曲变形，甚至引发纸张抽胀。特别是薄纸和纸两面涂层不一致的纸张如单面薄铜版纸，极易受热变形。

若印品是耐温很低的薄膜，如PVC、PE等薄膜最好用功率密度为80W/cm的UV灯，并且用开口大的UV灯罩，这样可降低被照物处的温度，通过延长固化长度达到固化效果。

UV光超能量固化是现在普遍存在的问题。所谓超能量固化，就是供给UV油层的UV能量超过UV油固化所需要的能量，即UV灯功率过高。虽然超能量固化能保证UV油层完全固化，但是多余的UV光能量和热量会导致许多不利的后果。

首先多余的UV光能会导致已固化的UV膜层出现龟裂，因为已交联成膜的UV涂料分子再接受UV光能量反而导致交联后的分子断裂，断裂后的UV油膜层出现裂痕并降低UV油膜层与印品的附着力，使UV油层脱落。多余的热能导致纸张变形，而且浪费设备和能源。
