UV灯管的运输与安装固定

UV固化设备在运输之前必须将UV灯管拆下来包装好，包装的方法如图1所示。在海绵方块中间裁一个圆孔，圆孔直径小于灯管直径。在灯管上每隔约10cm套一块海绵，注意海绵不要挨着套，这样当包装盒某一位置受力时外力被该位置海绵吸收不会传至其他位置去。

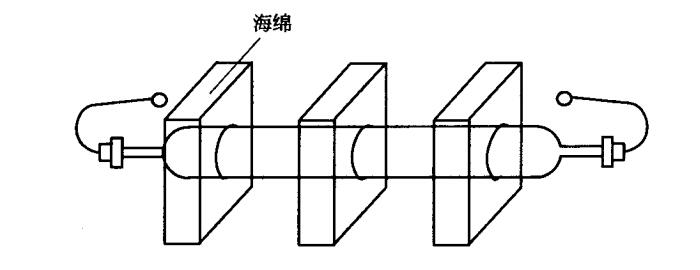

图1 UV灯管包装方法（用海绵间支撑）

UV灯管安装在灯具上是松动的不能卡紧，这是因为UV灯管从启动到进入髙温状态下工作温度变化700°C左右，由于UV灯管有热胀性，若卡紧会出现胀裂现象。另外UV灯罩一般为铝制品，热胀系数比较大，在灯启动过程中灯罩热胀会将灯管挤断。一般UV灯管在UV灯具卡座上要留活动余量，根据灯罩固定UV灯结构的不同留的余量也不同。图2所示为几种UV灯管的固定方法。

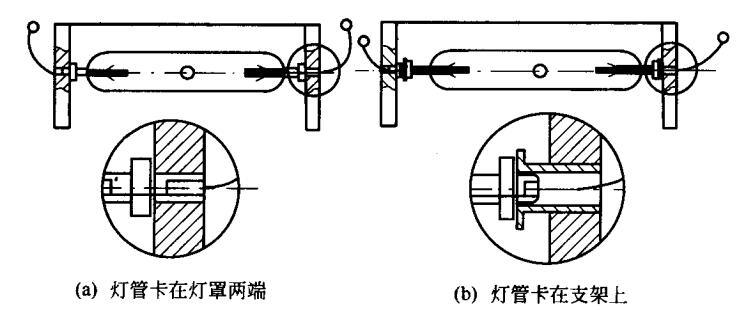

图2 UV灯管的固定方法

图2(a)为UV灯罩两端板内侧卡住灯管。由于铝的热胀系数远大于石英管的，因此灯罩两端板内侧距离略大于灯管长度即可，只需给灯管留出一定的活动空间。但灯罩端板上开孔的直径要比灯管端头直径大1.5-2mm，这是因为要考虑到灯罩在受热过程中不但伸长，还会扭曲变形使灯罩两端板的孔同心度发生变化。

图2(b)所示为灯头被堵在卡头里，卡头可固定在灯罩两端板上，也可以固定在灯罩以外的支架上。例如灯罩可旋转的设计，灯管不转灯罩转动，这种情况下灯的卡头要与灯罩脱节固定在底座上。

从图2灯管的固定方法看出，UV灯管在卡座上是可摆动的。若搬动或运输UV设备时不拆下灯管，就会使灯管震碎，这种现象经常发生。
