UV灯管的电极结构

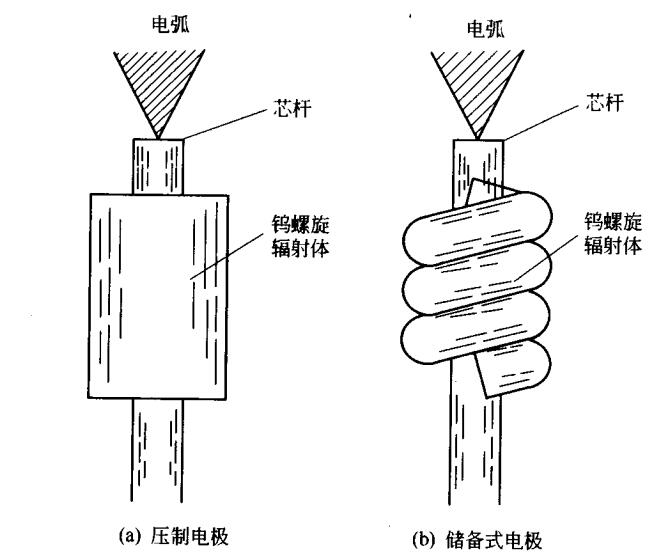

图1所示为高压汞灯电极结构。

图1 高压汞灯电极结构

从图中看到电极芯杆的顶尖部位与电弧接触，此处温度最高。芯杆的直径是根据灯管电流来计算的，一般导线截面积允许通过电流是2.5A/mm²，而用钨杆作电极时选1.5A/mm²。为了加大芯杆的散热量，在钨芯杆周围用钨绕成螺旋，将电极上多余的功率辐射出去，使电极维持在适当的温度下工作。

电极制作时芯杆顶端越尖放电越好，但越尖损耗越大，一般芯杆顶端是平面导一个圆角。螺旋丝的端头一定要光滑不能有毛刺，否则电弧集中在毛刺的尖部，由于毛刺导热差产生高温迅速蒸发，减少电极寿命。使用者购灯管时要用放大镜仔细观察电极，若出现上述现象就认为是不合格品。

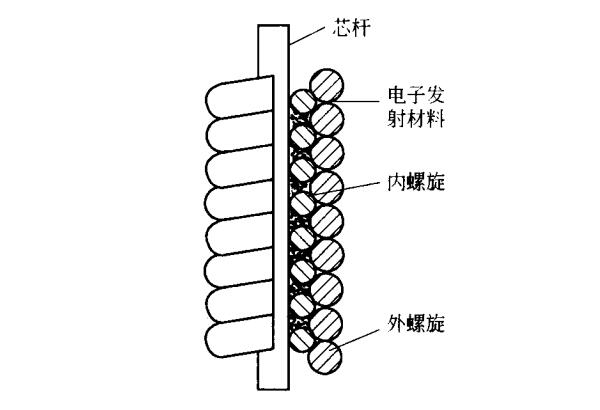

为了避免灯工作时电弧与电子发射物质（电子粉）相接触引发电子粉蒸发，将电子粉绕在钨螺旋和芯杆之间，

如图2所示。
